Homelink PR433-4 Universal 2-Kanal-Empfänger (Chamberlain)

Homelink PR433-4 Universal 2-Kanal-Empfänger (Chamberlain)

- 2 Kanäle, 15 Codes pro Kanal
- Arbeitet mit 433.92 MHz Funkmodul
- Externer Netzanschluss (über Steckernetzteil)
- Testtaster
- Potentialfreier Ausgang
- Wasserfestes IP55 Gehäuse
- Antenne

15 Speicher Codes: 13 Computer Codes,

Spannung: 9 - 35V AC/DC
Relais: 6A/60V max

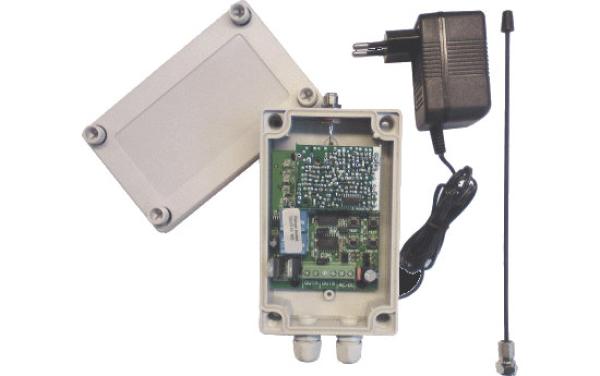

Besteht aus Empfänger mit Antenne und Netzteil

Nicht für US-Fahrzeuge geeignet!


Kompatibles Zubehör:

Handsender: 4335EJC, TX4RUNI, TX4UNIS, TX4UNIF

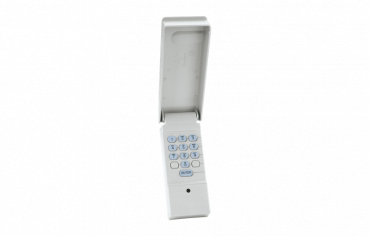

Funkcodeschloss: 9747E-01


Kurzbeschreibung:

Der universal 2-Kanal-Empfänger PR433-4 von Chamberlain ist ein Homelink kompatibler Funkempfäger, zum Öffnen und Schließen von Garagen- und Hoftorantrieben. Der Empfänger funktioniert dabei direkt mit den in den meisten Autos verbauten Homelink-Sendern. In seltenen Fällen ist ein zusätzlicher Handsender (TX4UNIS, TX4UNIF) erforderlich.


Einbauanleitung:

Homelink_PR433-4_Universal_2-Kanal-Empfänger_Chamberlain.pdf


Achtung:

Parken Sie das Fahrzeug zum Anlernen nicht unterhalb des Garagentors. Am besten stellen Sie ihr Fahrzeug innerhalb von 3 Metern vor dem Empfänger ab.


Vorbereitung:

Beim Empfänger den Deckel öffnen um später die Kanäle zu programmieren.


Funkempfänger anlernen (offizielle Beschreibung von Chamberlain)

1. Alle 3 Sendetasten im Fahrzeug müssen für 30 Sekunden gedrückt werden. Die Homelink-Kontrollleuchte leuchtet für 20 Sekunden auf und blinkt dann für weitere 10 Sekunden. Die Tasten können ausgelassen werden, sobald die Kontrollleuchte erlischt.

2. Am Empfänger wird nun die Programmiertaste A (Learn A) gedrückt. Die Kontrollleuchte leuchtet für 30 Sekunden und geht dann aus.

3. Wieder am Fahrzeug muss die gewählte Homelink-Sendetaste innerhalb von 30 Sekunden mindestens 2-3 mal hintereinander gerückt werden.

Durch Betätigen der entsprechenden Homelink-Taste sollten Sie nun das Tor öffnen und wieder schließen können. Um ein weiteres Tor zu programmieren, wiederholen Sie die Schritte 1-3 mit der Programmiertaste B (Learn B).


Funkempfänger anlernen bei MMI (Audi Multi Media Interface)

Eventuell funktioniert diese Anleitung nur für die Tasten 2 & 3.

1. Am Fahrzeug muss die gewählte Homelink-Sendetaste solange gedrückt werden bis sie für 20 Sekunden blink und anschließend noch 10 Sekunden leuchtet.

2. Am Empfänger wird nun die Programmiertaste A (Learn A) gedrückt. Die Kontrollleuchte leuchtet für 30 Sekunden und geht dann aus.

3. Wieder am Fahrzeug muss die gewählte Homelink-Sendetaste solange gedrückt werden, bis sich das Tor bewegt.

Durch Betätigen der entsprechenden Homelink-Taste sollten Sie nun das Tor öffnen und wieder schließen können. Um ein weiteres Tor zu programmieren, wiederholen Sie die Schritte 1-3 mit der Programmiertaste B (Learn B).

Tipp: Geht die LED an der Homelink-Taste nach 20 Sekunden nicht in ein 10 Sekunden Dauerleuchten über, versuchen sie die Programmiertaste am Empfänger zu drücken, während die LED in Ihrem Fahrzeug noch blinkt.


Einen zusätzlichen Handsender (TX4UNIS) einbuchen

Ist es nicht möglich Ihren Homepink-Sender im Auto mit dem Funkempfänger PR433-4 direkt zu verbinden, müssen Sie den Umweg über einen zusätzlichen Handsender wie den TX4UNIS gehen. Dabei verbinden Sie zunächst den Handsender mit dem Homelink-Funkempfänger von Chamberlain. Anschießend müssen Sie den Funkempfänger in das Homepink-System Ihres Fahrzeugs einbuchen. Eine genaue Anleitung finden Sie in der Bedienungsanleitung Ihres Fahrzeugherstellers oder unter www.homelink.com.


Programmierung löschen: 2-Kanal-Empfänger PR433-4

Wird die Programmiertaste A oder B (Learn A, Learn B) für ca. 6 Sekunden gedrückt, bis die Kontrollleuchte erlischt, sind alle Programmierungen des jeweiligen Kanals gelöscht.


Programmierung löschen: Homelink-Sender

Durch gleichzeitiges Drücken der Homelink-Taste 1 & 3 (äußeren Tasten) für ca. 20 Sekunden, werden alle Programmierungen gelöscht. Der Vorgang ist abgeschlossen, sobald die LED schnell blinkt. Alle Tasten befinden sich nun wieder im Programmiermodus.

Homelink Hotline

Homelink ist eine eigene Firma. Gelingt es nicht den Homelink-Sender in Ihrem Auto einzulernen, wenden Sie sich für die Programmierung am besten direkt an Homelink unter:

(0) 0800 0466 354 65

Homelink Kontakt: Link
